什么是金屬掩模版？

金屬掩模版又稱光罩：fine metal mask，縮寫：FMM.

光掩模版、掩膜版，英文名稱 MASK 或 PHOTOMASK），材質：石英玻璃、金屬鉻和感光膠，該產品是由石英玻璃作為襯底，在其上面鍍上一層金屬鉻和感光膠，成為一種感光材料，把已設計好的電路圖形通過電子激光設備曝光在感光膠上,被曝光的區域會被顯影出來，在金屬鉻上形成電路圖形，成為類似曝光后的底片的光掩模版，然后應用于對集成電路進行投影定位，通過集成電路光刻機對所投影的電路進行光蝕刻，其生產加工工序為：曝光，顯影，去感光膠，最后應用于光蝕刻。

什么是光刻？

光刻（英語：photolithography）是半導體器件制造工藝中的一個重要步驟，該步驟利用曝光和顯影在光刻膠層上刻畫幾何圖形結構，然后通過刻蝕工藝將光掩模上的圖形轉移到所在襯底上。這里所說的襯底不僅包含硅晶圓，還可以是其他金屬層、介質層，例如玻璃、SOS中的藍寶石。

首先，通過金屬化過程，在硅襯底上布置一層僅數納米厚的金屬層。然后在這層金屬上覆上一層光刻膠。這層光阻劑在曝光（一般是紫外線）后可以被特定溶液（顯影液）溶解。使特定的光波穿過光掩膜照射在光刻膠上，可以對光刻膠進行選擇性照射（曝光）。然后使用前面提到的顯影液，溶解掉被照射的區域，這樣，光掩模上的圖形就呈現在光刻膠上。通常還將通過烘干措施，改善剩余部分光刻膠的一些性質。

上述步驟完成后，就可以對襯底進行選擇性的刻蝕或離子注入過程，未被溶解的光刻膠將保護襯底在這些過程中不被改變。

刻蝕或離子注入完成后，將進行光刻的最后一步，即將光刻膠去除，以方便進行半導體器件制造的其他步驟。通常，半導體器件制造整個過程中，會進行很多次光刻流程。生產復雜集成電路的工藝過程中可能需要進行多達50步光刻，而生產薄膜所需的光刻次數會少一些。

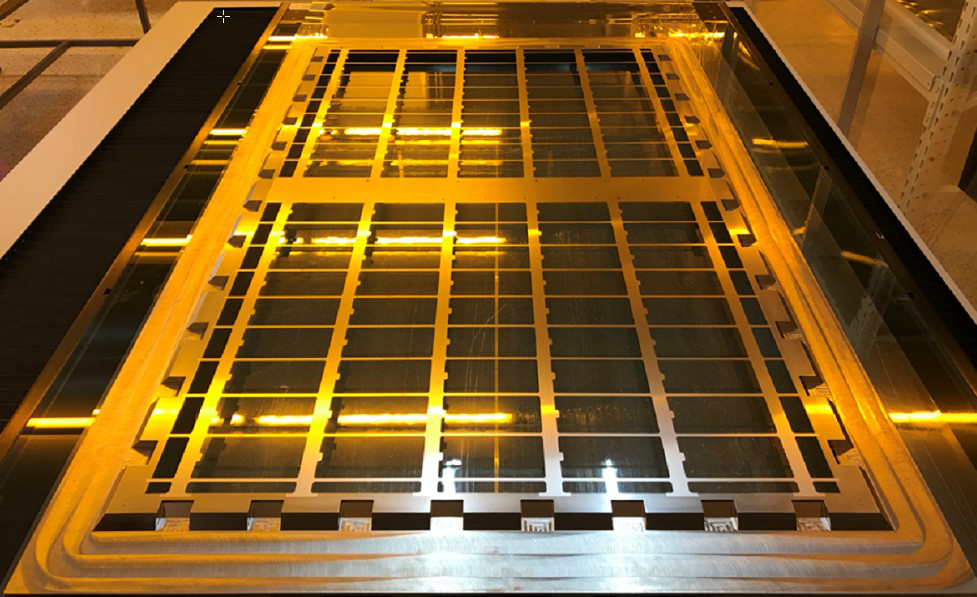

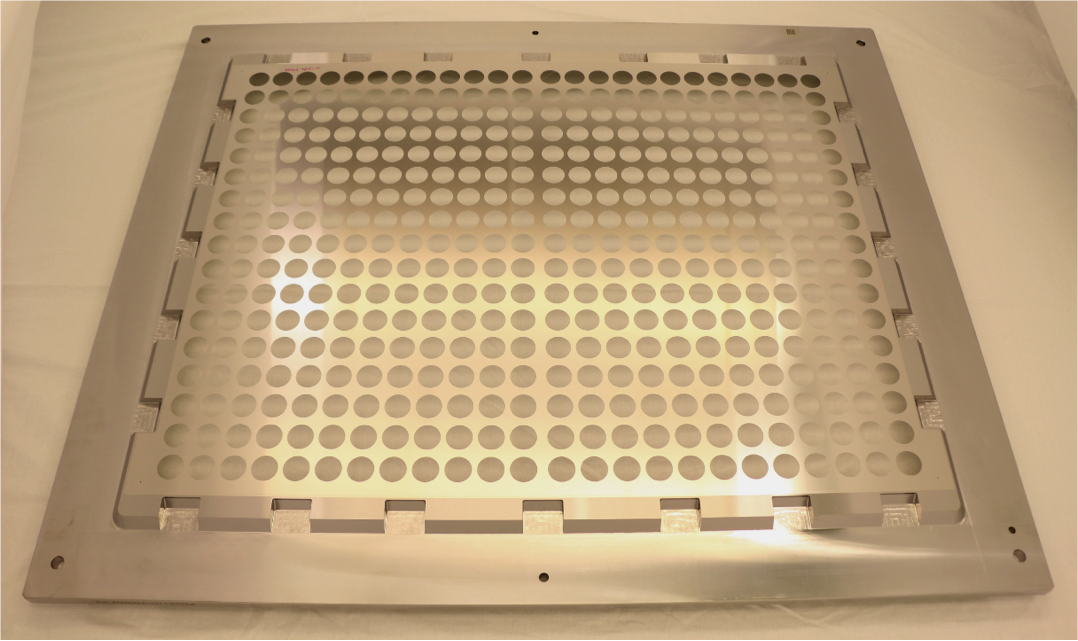

金屬掩模板的產品圖片：

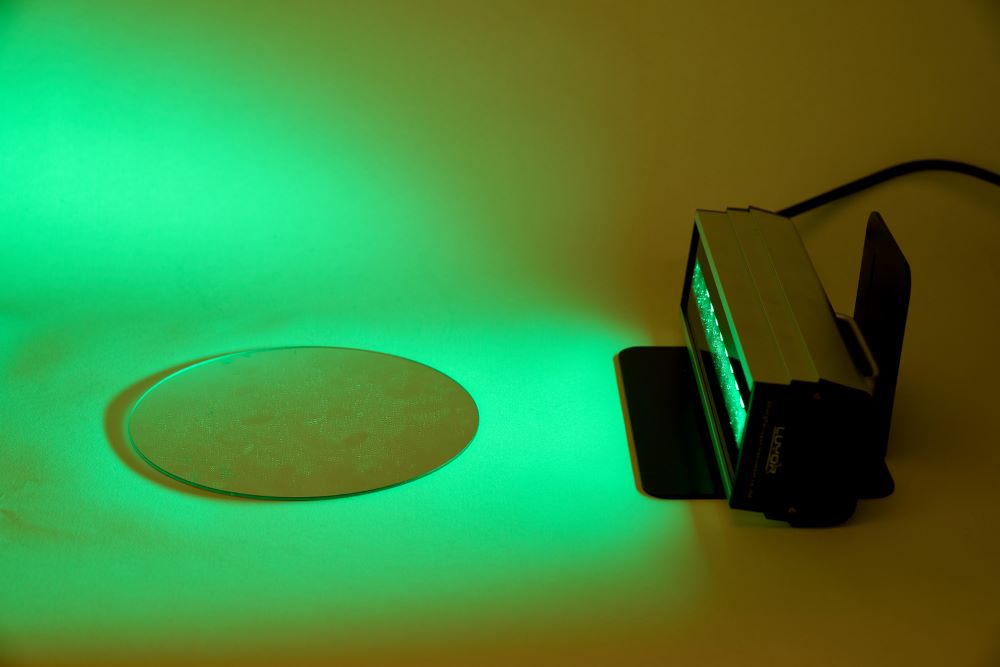

為了更能準確的表達投影定位，本文推薦綠光表面檢查燈LUYOR-3320G/D，充電電池款。

LUYOR-3320表面瑕疵檢查燈，利用適合的光纖燈源，在工件表面折射出光路，使得操作員肉眼可識別出工件表面的灰塵、刮痕、毛刺、凹凸、油墨等瑕疵點，取代傳統的照明設備 和光學系統機臺，直接通過照明光線和肉眼，觀測出一般玻璃表面、部件表面的瑕疵，極大的節省了一般工廠的采購成本。產品主要用于鏡片、液晶玻璃、手機玻 璃、模具、汽車、手機保護膜、柔性基板、網版絲印等行業。

LED平行光表面檢查燈可以檢測1μ的表面臟污，比傳統的檢查燈，效用增強10倍左右。 同時，表面瑕疵檢查燈，可選配電池包、燈源遮光罩、活動手臂、支撐架、調光裝置等附件，以配合人員的固定場所或者流動場所的使用。

LUYOR-3320平行光表面檢查燈特性

1.高照度：采用亮度為10顆大功率led光源，窄角度直射透鏡。

2.長壽命： 比鹵素燈泡更長之壽命，長達30000 小時以上。

3.可選擇多波段光源： 白光、特殊綠光、黃光。

LUYOR-3320平行光表面檢查燈的應用

觸控面板、太陽能基板、LED 基板、LCD 基板、貼合玻璃、光學

鏡頭表面、硅晶圓拋光面、擴散板…等刮傷與粉塵檢查。

功能：主要檢查產品表面灰塵、刮傷、 油墨點等，可檢1um 臟污

或撥打電話136-7189-0269 李經理（可直接添加微信），索取詳細產品介紹。
