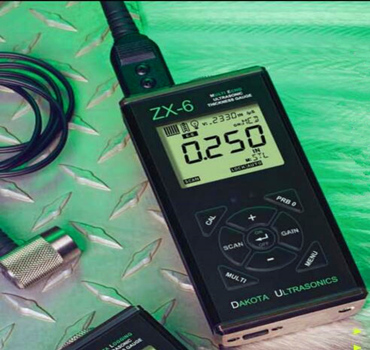

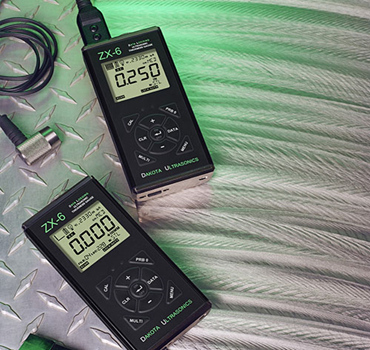

美國DAKOTA公司ZX-6和ZX-6DL超聲波測厚儀是MMX-6/MMX-6DL的升級版，具有回波-回波測量模式，提供涂層穿透功能--在被測物表面有油漆時，無需去除油漆而測量材料的凈厚度。符合NIST和MILSTD- 45662A標準。

ZX-6美國DAKOTA超聲波測厚儀的特點

- 120MHz FPGA時序電路設計

- 150v方波脈沖發生器

- 脈沖-回波測量模式和回波-回波(穿透涂層)測量模式

- 40~52dB可調增益，以3dB為步長，可選超低、低、中、高、超高五檔

- 時間相關增益(TDG)

- 可選擇手動或自動探頭校零

- 低溫定制液晶顯示屏(-30℃)

- USB Type-C數據接口

- 32M閃存內部數據存儲器(ZX-6DL)

- IP65防護等級

ZX-6美國DAKOTA超聲波測厚儀的技術參數：

測量

脈沖-回波(P-E)模式測量范圍：0.63~914.4mm(鋼)

回波-回波(E-E)模式測量范圍：2.54~152mm

涂層范圍0.0254~1.905mm，取決于材料、探頭頻率和直徑

單位：英制和公制

分辨率：0.01mm

聲速范圍：305~18542m/s

脈沖重復頻率：200Hz

顯示刷新頻率：10Hz

增益：40~52dB，步進3dB

時間相關增益( TDG ) : 根據所選探頭和頻率，可用于脈沖-回波和回波-回波模式

顯示

多功能7段4位半數字液晶顯示器，數字高度為12.7mm

兩個3.2mm14段顯示區和一 個7段顯示區，用于顯示信息和數值

附加的圖標表示功能和模式

可選擇背光(開/關/自動)，可選擇亮度(低/中/高)

條形讀數穩定性/重復性指示

功能

探頭校零：手動和自動校零

探頭直徑：可選擇探頭直徑以提高線性

高速掃描模式： 顯示掃描期間的最小讀數，掃描頻率為100Hz

差值模式：顯示測量值和輸入的標稱值的差值

報警模式：上下限聲光報警

聲速測量模式：用于球化率的測量

探頭

頻率范圍：1~10MHz

雙晶探頭

LEMO接口，1.2米探頭線

可定制用于特殊應用的探頭

存儲

可存儲40組，每組250個數據，共10000個數據(ZX-6DL)

其他

鍵盤：防水防油密封按鍵膜，九個觸感反饋按鍵

電源：標配為兩節5號堿性電池 ，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電。

尺寸：63.5x131.3x31.5mm

重量：312g(含電池)

操作溫度：-30~75℃

外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝

包裝：ABS工程塑料箱

出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準

ZX-6美國DAKOTA超聲波測厚儀的常用探頭選擇：

注：測試高溫表面時需用高溫耦合劑
