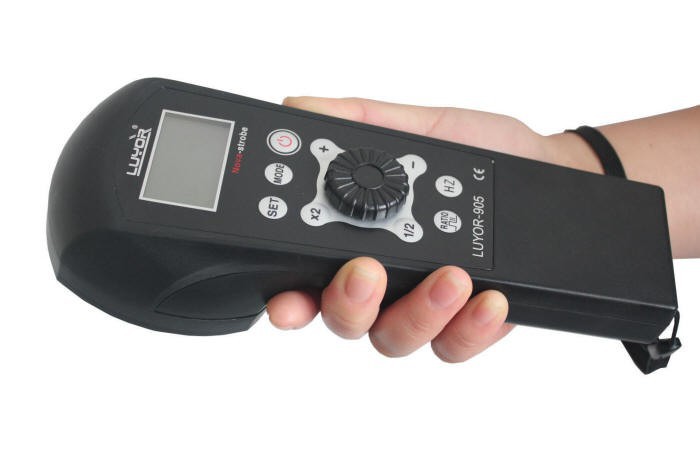

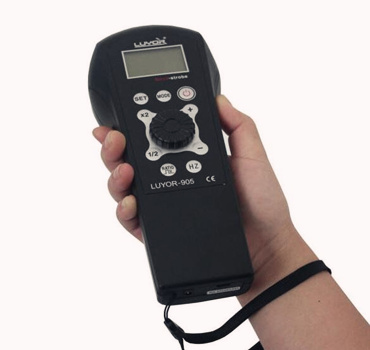

LUYOR-905手持式LED頻閃儀采用大功率LED燈珠，具有測量范圍廣、亮度高、亮度均勻、壽命長等特點。LUYOR-905適用于轉速測量和運動狀態觀察，可以用拇指方便操作，內置鋰電池，充滿電連續使用時間長達12小時以上。LUYOR-905 便攜式LED頻閃儀是用來測量高速運動的物體，當頻閃儀的閃光速度與高速運動的物體速度相同步時，我們看到的是一個相對靜止的狀態。這個原理使我們可以清晰的觀察到運動中的齒輪咬合、各類轉子的工作情況。

LUYOR-905 便攜式LED頻閃儀在測量量程方面可以到達60-120000RPM，滿足了不同用戶的需求，LED頻閃儀裝有9只LED燈管，不但從亮度效果方面有了顯著提高，而且非常省電，提高了電池的效率，產熱低，非常適合長時間使用！

LUYOR-905頻閃儀器廣泛適用于包裝印刷行業，檢測印刷品質、模切、打孔、折疊；用于紡織業的紡紗機和繞線機上錠子、線的轉速測量；用于機械制造業的非接觸性轉速測量、檢測震蕩幅度和振動頻率及加工中心刀具的磨損情況；還可用于飛機制造、汽車制造、電纜噴碼、采礦業、造船、鋼鐵、化工、光學、醫療等行業。

頻閃儀也叫頻閃燈，在實際使用過程中，當我們將頻閃儀的閃光頻率調節到與印刷圖案運動速度接近或同步時，由于人眼的視覺殘留原因，高速運動的印刷圖案變得緩慢運動或相對靜止，利用這種原理，我們可以用人眼直觀地檢查每個印刷圖案的印刷質量，且不會造成任何色彩失真。在軟包裝行業，頻閃儀在印刷機、檢品機、分切機、復卷機、壓膜機、燙金機、合掌機等場合廣泛應用。

LUYOR-905手持式led頻閃儀主要參數：

設定精度 （內部振動）： 0.01%±1 digit（25℃時）

設定分辨率（內部振動）： 60 .0~12,000FPM  0.1 FPM

12000~120000FPM  1 FPM

1~200HZ  0.01 HZ

200.1~2000 HZ  0.015 HZ

電池：DC12V 3000mA

功率：約90W

尺寸：203mm*110mm*192mm

重量：900g

LED規格及性能： 10W; LED的使用壽命3～5年

鋰電池規格及容量：DC 10.8V; 2000mA

單位： FPM ; HZ(參數設定模式下可切換）

測量范圍： 60 ~120,000FPM

X2 、1/2 ：倍頻、半倍頻

位移功能：PHASE+、PHASE- 改變度數+3°、-3°

RATIO鍵：每次以 0.1°在0.1°~2.5°范圍內調整閃光觸發角度

外部觸發輸入：傳感器脈沖信號觸發

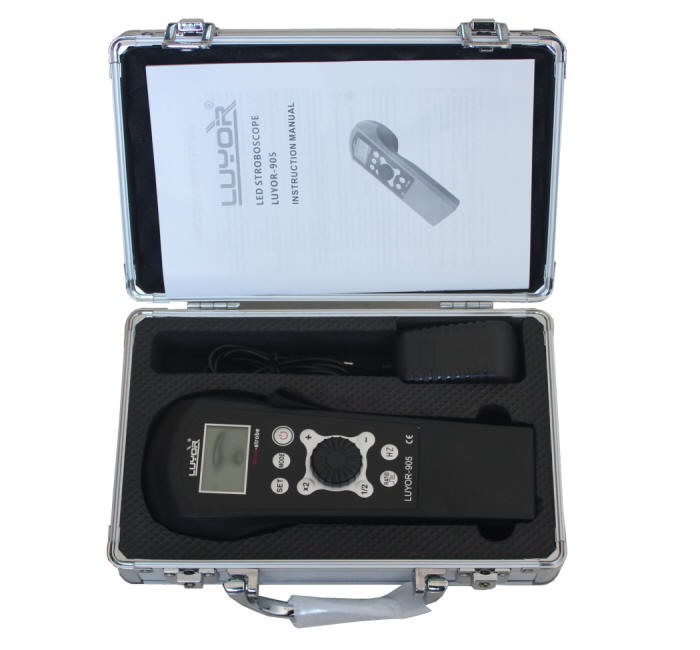

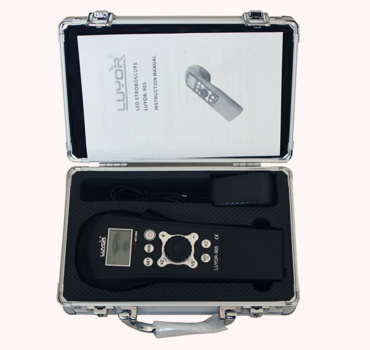

LUYOR-905手持式led頻閃儀標準配置：

頻閃儀、 AC/DC電源適配器 (AC220V/DC19V/3A) 、使用說明書、產品保修卡

LUYOR-905手持式頻閃儀的行業應用：

頻閃儀是以一定頻率快速閃動的光源，在觀測高速旋轉的物體時，通過調節頻閃儀的閃動頻率，使其與被測物體的轉動或運動物體的速度接近或同步時，被測物體雖然在高速運動著，但看上去卻是緩慢運動或靜止的。這種視覺暫留現象，使人目測就能輕易觀測高速運動物體的運行狀況。檢查各類轉子、齒輪嚙合、振動情況或診斷紡織、印刷、饈、高速物體表面缺陷等和運行軌跡。

印刷行業：確認印刷質量

印刷機械行業：確認印刷機的印刷效果

標簽制造業：確認標簽的印刷質量

汽車和機電行業：檢查風扇、電機、泵、齒輪的運動狀態

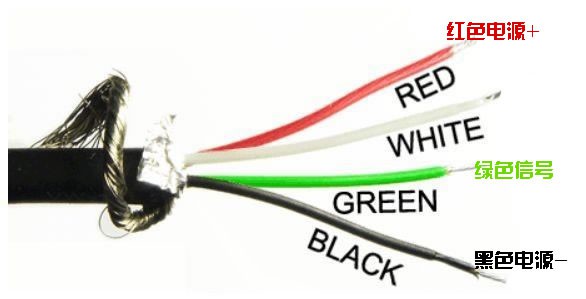

當采用外部傳感器觸發LUYOR-905頻閃儀時，外部激光轉速傳感器的連接方法如下圖：

尾部外部插口采用USB MIRCO標準插孔

LUYOR-905手持式LED頻閃儀的主要功能

1）利用頻閃儀測量振動或轉動物體速度。

頻閃儀本身可以發出短暫又頻密的閃光，當調節頻閃燈的閃動頻率,使其與被測物的轉動或運動速度同步時,被測物雖然高速運動著,但看上去卻是是靜止畫面,而此時頻閃儀的閃光速度即為被檢測物體轉速和運動頻率。利用此原理可以測量圓轉體，如馬達、齒輪、滑輪、轉動軸或風扇等速度，另外還可以測量反覆震動體，如氣動鎚、離心分離機或震動送料臺等的速度。

我們以測量電扇轉速為例，若頻閃儀的閃光頻率(n次/分)正好與電扇的旋轉速度(n次/分)相等，那么當頻閃儀閃光時，電扇葉片必將位于上次閃光時所在的位置，由于視覺暫留的緣故，電扇的葉片看上去好像根本未動。這就是說，當頻閃儀的閃光頻率與被測物體的轉動速度相等時，轉動物體看上去好像靜止一般，呈現為一個靜止的圖像。

2）利用頻閃儀獲取靜止畫面，檢測產品質量

除了測速以外，利用頻閃儀視覺暫留現象使人目測就能輕易觀測到高速運動物體的表面質量，進行觀察或分析。隨著我國經濟的高速發展，越來越多的行業開始使用頻閃儀作為封罐機械、印刷機械、紡織機械或其他自動化機械等做品管或維護工具 ,來幫助解決產品質量檢驗問題。

頻閃儀在測量直線工作的物體，如印刷機及檢品機等的操作上，并非是用來測量“印刷滾筒或馬達”的轉速，而是希望獲得同步靜止畫面，以監控其印刷品質.換言之,欲調整頻閃儀閃光速率時,應依據“每分鐘拉出多少?gòu)埉?huà)面”的頻率來調整,而非依據“每分鐘拉出多少米”調整。在實務上我們以印刷機為例：

假設印刷機每分鐘印出 100Meters,且印出之圖面長度為10cm,則該等機械每分鐘應是印出1000張圖面.其計算方法如下:

1 米 ÷ 10cm = 10 張……表示每米包括 10 張圖面。

10 張 × 100 米(每分鐘)=1000 張……表示每分鐘印出 1000 張圖面。

此時,如將頻閃儀的閃光速率調整到 1000FPM 后,即可輕易獲得清晰之同步靜止畫面。因此,如果尋找直線運送中圖面的同步靜止畫面,應預先以上列的計算法,算出每分鐘印出多少?gòu)垐D面后,再來調整頻閃儀的閃光速率,將可較輕易獲得其同步靜止畫面。同理,也可輕易地?fù)Q算出該設備的產量。
